Comment régler simplement son amplificateur de voiture ? 2 canaux, 4 canaux, haut-parleurs et subwoofer
Gain, HPF, LPF, Bass Boost, phase et mode ponté : découvrez les réglages essentiels pour une installation Car Audio simple, ainsi que les erreurs à éviter pour protéger votre amplificateur, vos haut-parleurs et votre subwoofer.
Un guide volontairement simple pour les débutants
Ce guide concerne principalement les installations Car Audio
simples et classiques.
Il permet de comprendre comment effectuer un premier réglage
sur un amplificateur 2 canaux ou 4 canaux alimentant
des haut-parleurs, un subwoofer ou les deux.
Les installations SPL, les systèmes très puissants,
les configurations avec DSP et les montages complexes
nécessitent des réglages plus précis et adaptés au matériel utilisé.
Ne mettez jamais directement tous les réglages au maximum. Commencez toujours avec le gain au minimum, le Bass Boost à 0 dB et l'égaliseur de l'autoradio à zéro.

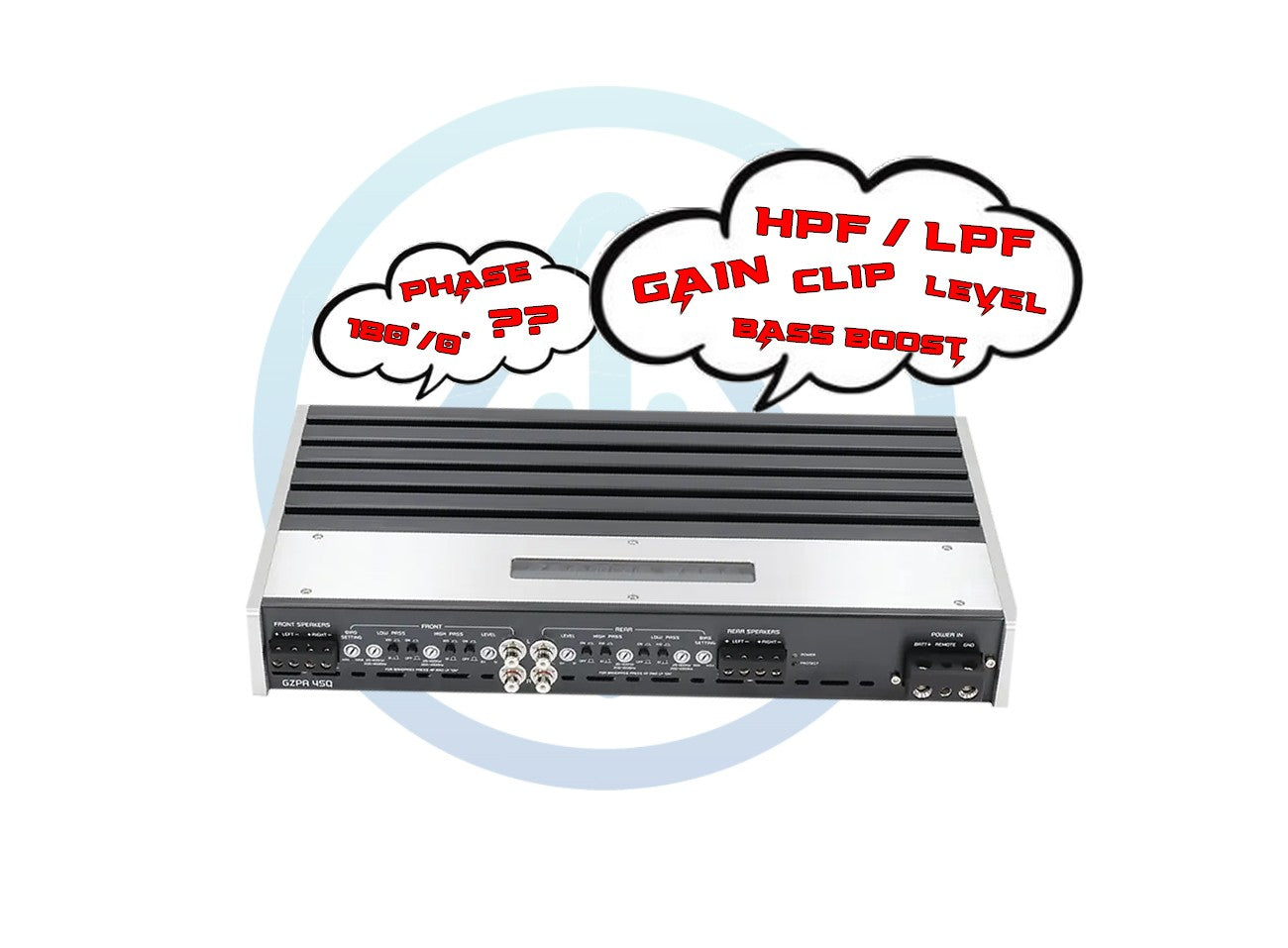

Comprendre les réglages de votre amplificateur
Avant de régler un amplificateur, il est important de comprendre à quoi servent les principaux boutons et filtres.
Le gain adapte la sensibilité d'entrée de l'amplificateur au niveau du signal provenant de l'autoradio. Ce n'est pas un bouton de volume.
Il atténue les fréquences situées sous la fréquence choisie. Il est notamment utilisé pour protéger les haut-parleurs des fréquences trop basses.
Il atténue les fréquences situées au-dessus de la fréquence choisie. Il est principalement utilisé avec un subwoofer.
Il accentue une zone du grave. Pour un premier réglage, nous recommandons de le laisser à 0 dB.
Souvent disponible en 0° / 180°, elle permet d'adapter le fonctionnement du subwoofer par rapport aux autres haut-parleurs.
Sur certains amplificateurs, il permet de limiter les fréquences extrêmement basses envoyées au subwoofer.
Le gain n'est pas un bouton de volume
Augmenter le gain au maximum ne transforme pas votre amplificateur en un modèle plus puissant.
Un gain mal réglé peut faire atteindre plus rapidement les limites de l'amplificateur et provoquer distorsion et clipping.
Le gain sert avant tout à adapter la sensibilité de l'amplificateur au niveau de sortie de votre source audio.
Comment régler le HPF pour des haut-parleurs ?
Le HPF est particulièrement important lorsque votre amplificateur alimente des haut-parleurs de portes.
Il évite de leur envoyer inutilement des fréquences extrêmement basses qu'ils ne sont pas conçus pour reproduire correctement.
Pour de nombreux haut-parleurs de portes classiques, 80 Hz peut constituer un point de départ. La valeur définitive doit cependant être adaptée aux caractéristiques du haut-parleur.
Un petit haut-parleur peut nécessiter une coupure plus haute, tandis qu'un haut-parleur conçu pour descendre davantage pourra accepter une fréquence différente. Consultez les caractéristiques du fabricant.
Comment régler le LPF d'un subwoofer ?
Le LPF détermine jusqu'à quelle zone de fréquence votre subwoofer va travailler.
Cette plage constitue un bon point de départ pour de nombreuses installations simples.
Si le LPF est réglé trop haut, le subwoofer peut devenir plus facilement localisable et reproduire des fréquences qui devraient être jouées par les haut-parleurs.
S'il est réglé trop bas, un manque peut apparaître entre les haut-parleurs et le subwoofer.
HPF / Subsonic pour un subwoofer
Sur un subwoofer, un filtre HPF fonctionnant dans les très basses fréquences peut servir de filtre subsonique.
Il est particulièrement utile avec un caisson bass-reflex, car sous sa fréquence d'accord, le comportement mécanique du subwoofer peut changer fortement.
Il s'agit uniquement d'un point de départ. La valeur exacte dépend du subwoofer, du caisson, de la pente du filtre et de l'utilisation du système.
Utiliser HPF et LPF ensemble : le mode Band-Pass
Certains amplificateurs permettent d'activer simultanément le HPF et le LPF.
Cela permet de définir une plage de fréquences dans laquelle le haut-parleur ou le subwoofer va principalement travailler.
Le subwoofer travaille principalement entre ces deux zones de coupure.
Commencez toujours à 0 dB
Le Bass Boost peut donner l'impression d'obtenir davantage de grave, mais il augmente fortement la demande de puissance autour de certaines fréquences.
Pour effectuer correctement votre premier réglage : laissez le Bass Boost à 0 dB.
Si vous manquez réellement de grave, il est préférable de rechercher la cause : réglage, caisson, puissance disponible, positionnement ou matériel utilisé.
Amplificateur 2 canaux avec deux haut-parleurs
C'est l'une des configurations les plus simples à régler.
* Adaptez toujours la fréquence HPF aux caractéristiques des haut-parleurs utilisés.
Amplificateur 2 canaux avec un subwoofer en pontage
Certains amplificateurs 2 canaux permettent de combiner les deux canaux afin d'alimenter un subwoofer.
Tous les amplificateurs n'acceptent pas les mêmes impédances en mode ponté. Utilisez uniquement les bornes et l'impédance indiquées par le fabricant.
Amplificateur 4 canaux avec quatre haut-parleurs
Cette configuration est idéale pour amplifier quatre haut-parleurs indépendamment.
Avant gauche
HPF activé et fréquence adaptée au haut-parleur.
Avant droit
HPF activé et fréquence adaptée au haut-parleur.
Arrière gauche
HPF activé et fréquence adaptée au haut-parleur.
Arrière droit
HPF activé et fréquence adaptée au haut-parleur.
Si les haut-parleurs avant et arrière sont différents, adaptez les fréquences de coupure à leurs caractéristiques respectives.
Amplificateur 4 canaux : 2 haut-parleurs + 1 subwoofer
Cette configuration permet d'utiliser les deux premiers canaux pour les haut-parleurs et de ponter les deux derniers pour un subwoofer.
Haut-parleurs avant
HPF activé
Coupure adaptée aux haut-parleurs
Bass Boost : 0 dB
Gain correctement réglé
Subwoofer
LPF : environ 70–80 Hz
HPF/Subsonic : selon le caisson
Bass Boost : 0 dB
Gain correctement réglé
Un amplificateur stable à 2 Ω par canal
n'est pas automatiquement stable avec
un subwoofer de 2 Ω lorsqu'il fonctionne en pontage.
Respectez impérativement l'impédance minimale
indiquée dans la notice constructeur.
Comment régler le gain simplement ?
Avant de commencer le réglage du gain, préparez correctement votre installation.
- Gain au minimum.
- Bass Boost à 0 dB.
- Égaliseur à zéro.
- Loudness désactivé si possible.
- HPF et LPF correctement configurés.
1. Réglez le niveau de l'autoradio
Montez l'autoradio jusqu'à un niveau élevé où sa sortie reste propre.
Certains autoradios commencent à distordre avant, tandis que d'autres restent propres plus haut. L'idéal est de connaître le niveau maximal auquel la source fournit encore un signal propre.
2. Augmentez progressivement le gain
Augmentez doucement le gain de l'amplificateur sans chercher à obtenir immédiatement le niveau sonore maximum.
3. Si votre amplificateur possède une LED CLIP
Augmentez progressivement le niveau jusqu'à l'apparition du clipping, puis réduisez légèrement le gain afin de conserver une marge de sécurité.
Sur un subwoofer notamment,
le clipping peut être difficile à identifier
uniquement à l'écoute.
Pour un réglage précis,
utilisez un oscilloscope,
un détecteur de distorsion
ou faites contrôler votre installation par un professionnel.
Comment régler la phase du subwoofer ?
Sur une installation simple disposant uniquement d'un sélecteur 0° / 180°, le réglage peut être effectué à l'écoute.
Écoutez une musique contenant des basses régulières depuis votre position habituelle.
Testez ensuite l'autre position et comparez le niveau et la cohérence du grave.
Le résultat dépend de la position du subwoofer, des haut-parleurs et de l'acoustique du véhicule.
Surveillez l'excursion de la membrane
L'excursion correspond au déplacement de la partie mobile du subwoofer.
Chaque subwoofer possède des limites mécaniques. Le constructeur indique notamment une valeur appelée Xmax.
Une excursion excessive peut provoquer talonnage, détérioration de la bobine, dommages du spider ou de la suspension et, dans les cas extrêmes, la destruction du subwoofer.
Pourquoi un subwoofer peut-il bouger excessivement ?
Particulièrement problématique sous l'accord d'un caisson bass-reflex.
Un HPF/Subsonic absent ou mal réglé peut laisser passer des fréquences problématiques.
Une puissance trop importante peut dépasser les capacités mécaniques du subwoofer.
Le volume et l'accord du caisson influencent directement le comportement du subwoofer.
Certaines versions modifiées contiennent des niveaux de grave très importants ou des fréquences extrêmement basses. Elles peuvent solliciter fortement un système qui n'est pas réglé pour cela.
Ce qu'il ne faut pas faire avec votre amplificateur
Ces erreurs sont parmi les plus fréquentes sur les installations réalisées par des débutants.
Cela ne crée pas davantage de puissance propre et augmente le risque d'atteindre rapidement le clipping.
Il augmente fortement la demande de puissance sur certaines fréquences et réduit la marge disponible.
Un haut-parleur de porte et un subwoofer ne doivent généralement pas reproduire exactement la même plage de fréquences.
Descendre sous l'impédance minimale indiquée par le fabricant peut provoquer chauffe, protection ou panne.
Vérifiez toujours les bornes, l'impédance et la puissance autorisées en mode bridgé.
Un câblage d'alimentation sous-dimensionné peut entraîner chute de tension et échauffement.
Si le voyant CLIP s'allume régulièrement, réduisez le niveau et vérifiez votre réglage.
Claquement, frottement ou talonnage du subwoofer doivent vous faire réduire immédiatement le niveau.
Les réglages simples à retenir
Haut-parleurs : utilisez généralement le HPF avec une fréquence adaptée à leurs caractéristiques.
Subwoofer : LPF autour de 70–80 Hz constitue un bon point de départ pour une installation simple.
Caisson bass-reflex : utilisez un HPF/Subsonic adapté à la fréquence d'accord et au subwoofer.
Bass Boost : commencez toujours à 0 dB.
Gain : ce n'est pas un bouton de volume. Réglez-le progressivement en fonction de votre source.
Impédance : ne descendez jamais sous la valeur minimale autorisée par le constructeur.
CLIP : si l'indicateur s'allume régulièrement, réduisez le niveau et recherchez la cause.
Contrôlez votre installation pendant les premières écoutes
Une fois vos réglages terminés, ne partez pas immédiatement du principe que tout est parfait.
Pendant les premières utilisations, surveillez notamment :
- La température de l'amplificateur.
- Le voyant CLIP.
- Les éventuelles mises en protection.
- La tension d'alimentation.
- Les bruits mécaniques anormaux.
- L'excursion du subwoofer.
- La qualité sonore lorsque le volume augmente.
Il vaut mieux rechercher la cause avant de continuer à solliciter fortement le matériel.
Questions fréquentes sur le réglage d'un ampli voiture
À combien régler le gain de mon amplificateur ?
Il n'existe pas de position universelle. Le gain dépend notamment du niveau de sortie de votre autoradio ou de votre source. Il doit être réglé progressivement et idéalement contrôlé avec un appareil de mesure.
À combien régler le LPF d'un subwoofer ?
Pour une installation classique, environ 70 à 80 Hz constitue souvent un bon point de départ. Ajustez ensuite en fonction des haut-parleurs, du subwoofer et du résultat recherché.
À combien régler le HPF des haut-parleurs ?
Cela dépend de leurs caractéristiques. Environ 80 Hz peut constituer un point de départ pour de nombreux haut-parleurs de portes classiques, mais la valeur n'est pas universelle.
Faut-il utiliser le Bass Boost ?
Pour un premier réglage, laissez-le à 0 dB. Une forte accentuation du grave augmente rapidement la puissance demandée et réduit la marge avant clipping.
Puis-je brancher un subwoofer sur un ampli 2 canaux ?
Oui si l'amplificateur autorise le fonctionnement en mode ponté et si l'impédance du subwoofer respecte les recommandations du fabricant.
Puis-je mettre 2 haut-parleurs et un subwoofer sur un ampli 4 canaux ?
Oui sur certains amplificateurs : CH1 et CH2 peuvent alimenter les haut-parleurs, tandis que CH3 et CH4 sont pontés pour le subwoofer. Vérifiez impérativement la compatibilité et l'impédance minimale en mode ponté.
Pourquoi mon amplificateur se met-il en protection ?
Plusieurs causes sont possibles : impédance trop basse, surchauffe, problème de câblage, court-circuit, alimentation insuffisante ou défaut matériel. Ne continuez pas à utiliser l'installation sans rechercher la cause.
Pourquoi ma LED CLIP s'allume ?
L'amplificateur peut atteindre la limite de ce qu'il est capable de fournir proprement. Réduisez le niveau et contrôlez le gain, la source, l'égalisation et l'alimentation.
Chaque installation est différente
Les valeurs données dans ce guide sont principalement des points de départ pour des installations simples.
Chaque amplificateur, haut-parleur, subwoofer et caisson possède ses propres caractéristiques techniques.
Les réglages doivent toujours respecter les recommandations du fabricant et être adaptés à l'installation réelle.
