Comprendre et éviter la distorsion en Car Audio Protégez votre amplificateur, vos haut-parleurs et votre subwoofer
Gain trop élevé, autoradio qui sature, clipping, Bass Boost excessif ou alimentation insuffisante : découvrez comment reconnaître un signal déformé et éviter d'endommager votre installation audio automobile.
La distorsion n'est pas simplement un mauvais son
Dans une installation Car Audio,
l'objectif d'un amplificateur est d'amplifier
le signal audio tout en conservant sa forme
aussi fidèlement que possible.
Lorsque le signal est déformé,
le son peut devenir agressif, saturé ou imprécis.
Dans certaines situations, cette déformation
peut également augmenter les contraintes
imposées aux haut-parleurs, au subwoofer
ou à l'amplificateur.
Pour un débutant, le plus important est donc
de savoir reconnaître les signes d'un problème
et ne pas continuer à augmenter le volume ou le gain.
Un son qui devient brutalement agressif, saturé ou moins précis peut indiquer que le système atteint ses limites.
Une utilisation prolongée hors des conditions normales peut augmenter fortement les contraintes thermiques.
Continuer à pousser une installation qui présente des signes de saturation peut finir par endommager le matériel.
Qu'est-ce que la distorsion ?
La distorsion correspond à une modification du signal audio par rapport au signal d'origine.
Elle peut apparaître à différents endroits de la chaîne audio :
- Au niveau de la source ou de l'autoradio.
- Dans un processeur ou DSP.
- Dans l'amplificateur.
- Au niveau du haut-parleur ou du subwoofer.
Le clipping, également appelé écrêtage, est une forme particulière de distorsion qui apparaît lorsqu'un appareil atteint la limite de tension qu'il peut fournir et ne parvient plus à reproduire correctement les crêtes du signal.
Pourquoi un amplificateur commence-t-il à écrêter ?
Un amplificateur ne dispose pas d'une puissance infinie.
Lorsque vous lui demandez de produire un signal supérieur à ce qu'il peut fournir proprement, il atteint ses limites.
Les crêtes du signal commencent alors à être écrêtées.
Continuer à augmenter le gain ou le niveau d'entrée ne permet plus d'obtenir simplement « davantage de puissance propre » : la distorsion augmente.

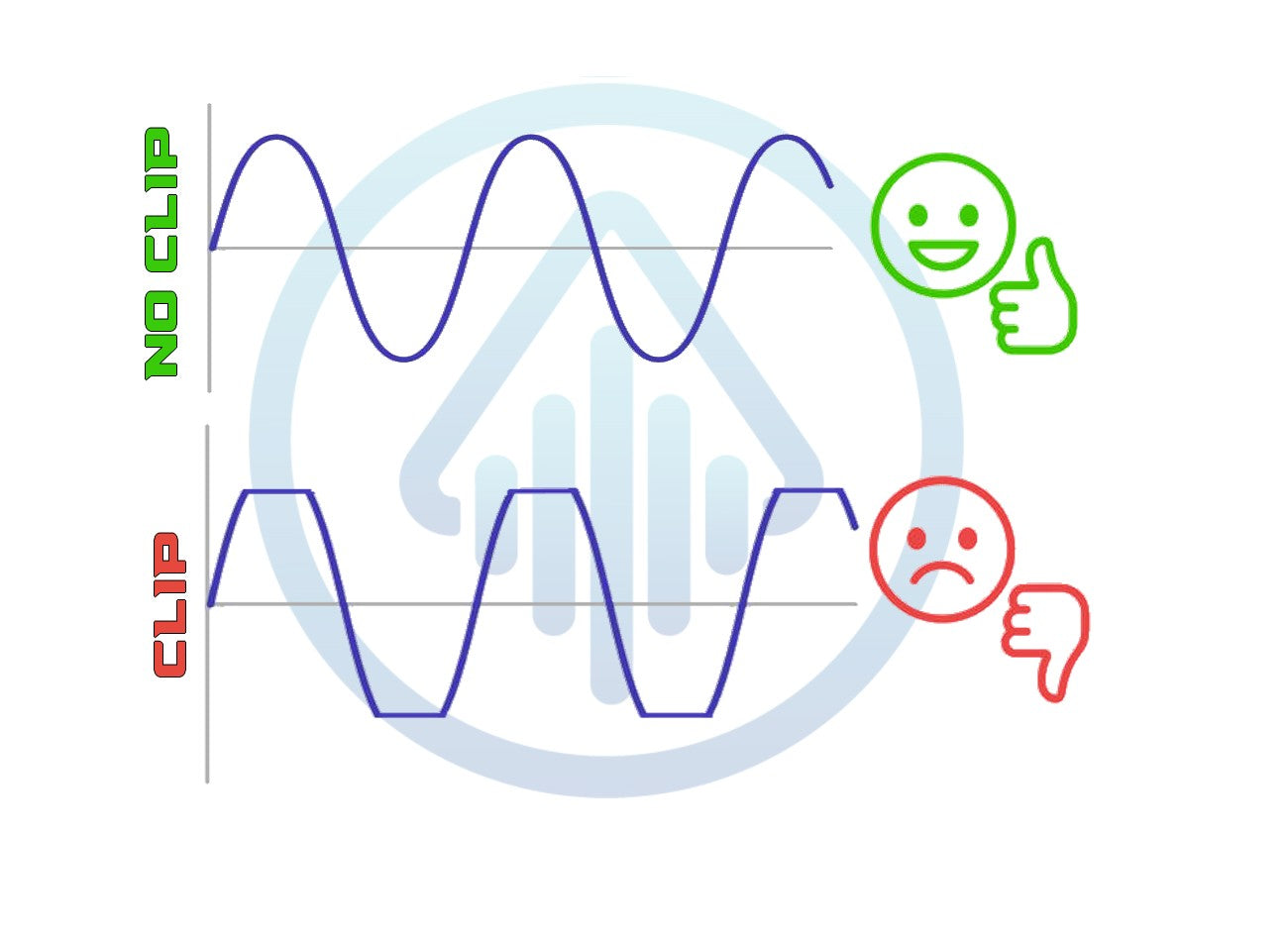

Signal propre ou signal écrêté : quelle différence ?
✓ Signal propre
L'amplificateur travaille dans sa plage de fonctionnement et reproduit correctement la forme du signal demandé.
✕ Signal écrêté
L'amplificateur atteint ses limites. Les crêtes du signal sont déformées et la qualité sonore se dégrade.
Lorsque le système ne joue pas assez fort,
augmenter encore le gain n'ajoute pas
automatiquement de la puissance propre.
Si l'amplificateur est déjà à sa limite,
cela peut simplement augmenter l'écrêtage.
Les principales causes de distorsion
Un mauvais réglage du gain peut demander à l'amplificateur de dépasser sa capacité de sortie propre.
Si l'autoradio ou la source fournit déjà un signal déformé, l'amplificateur amplifie également cette déformation.
Une forte accentuation de certaines fréquences augmente considérablement la puissance demandée.
Ajouter beaucoup de niveau sur certaines bandes peut réduire la marge disponible avant saturation.
Une forte chute de tension peut empêcher l'amplificateur de fonctionner dans de bonnes conditions.
Utiliser l'amplificateur sous son impédance minimale peut provoquer surintensité, chauffe ou mise en protection.
Un amplificateur trop petit provoque-t-il forcément de la distorsion ?
Non.
Un amplificateur de puissance modérée peut parfaitement fonctionner proprement tant qu'il reste dans ses limites.
Le problème apparaît lorsque l'utilisateur tente de lui demander davantage de puissance que ce qu'il peut réellement fournir et augmente excessivement le gain ou le niveau d'entrée.
Ce n'est pas simplement le fait d'avoir
« un petit ampli » qui détruit un subwoofer.
C'est surtout la manière dont l'ensemble
est dimensionné, réglé et utilisé.
Pourquoi le Bass Boost peut rapidement poser problème
Le Bass Boost accentue une plage de fréquences basses.
Mais une augmentation exprimée en dB demande rapidement beaucoup plus de puissance à l'amplificateur.
Par exemple, une augmentation de +3 dB représente environ deux fois la puissance nécessaire à la fréquence concernée pour obtenir cette hausse, si le système est capable de la fournir.
Un amplificateur déjà proche de sa limite peut donc commencer à écrêter beaucoup plus rapidement.
Quels dégâts peut subir un subwoofer ?
Un subwoofer peut subir principalement deux grandes catégories de contraintes : thermiques et mécaniques.
Une puissance thermique excessive peut détériorer le vernis, les colles ou la bobine mobile.
Une excursion mécanique trop importante peut dépasser les capacités du haut-parleur.
La partie mobile peut atteindre ses limites mécaniques et subir des dommages.
Une température excessive peut provoquer une perte de performances puis une panne définitive.
Un subwoofer peut également être endommagé mécaniquement par une excursion excessive, notamment lorsque des fréquences trop basses sont envoyées dans un caisson bass-reflex sans filtrage adapté.
La distorsion peut-elle endommager l'amplificateur ?
Un amplificateur utilisé en permanence à proximité ou au-delà de ses limites peut être soumis à de fortes contraintes.
Les problèmes peuvent notamment être favorisés par :
- Une impédance trop basse.
- Une alimentation insuffisante.
- Une chute de tension importante.
- Une mauvaise ventilation.
- Une température excessive.
- Une utilisation prolongée à très forte charge.
Dans les cas extrêmes, des composants de puissance peuvent être endommagés.
Des transistors de puissance endommagés
ne permettent pas, à eux seuls,
d'affirmer automatiquement que
« la distorsion a cassé l'amplificateur ».
Un diagnostic technique doit rechercher
l'ensemble des causes possibles.
Comment reconnaître un système qui commence à saturer ?
Plusieurs signes peuvent vous alerter.
- Le son devient brutalement moins propre.
- Les basses deviennent agressives ou imprécises.
- Le niveau augmente peu malgré une forte augmentation du volume.
- Le voyant CLIP de l'amplificateur s'allume fréquemment.
- L'amplificateur chauffe anormalement.
- L'amplificateur se met régulièrement en protection.
- Le subwoofer produit des bruits mécaniques anormaux.
Claquement, frottement ou talonnage
peuvent également signaler
un problème mécanique ou une excursion excessive.
Dans tous les cas,
réduisez immédiatement le niveau
et recherchez la cause.
Comment éviter la distorsion ?
Pour un débutant, quelques règles permettent déjà d'éviter une grande partie des problèmes.
- Ne réglez jamais automatiquement le gain au maximum.
- Commencez avec le Bass Boost à 0 dB.
- Évitez les corrections extrêmes de l'égaliseur.
- Respectez l'impédance minimale de l'amplificateur.
- Utilisez un câblage d'alimentation correctement dimensionné.
- Contrôlez la tension de l'installation.
- Assurez une ventilation correcte de l'amplificateur.
- Utilisez les filtres adaptés à vos haut-parleurs et subwoofers.
- Respectez les puissances et limites indiquées par les fabricants.
Le gain n'est pas un bouton de volume
Le réglage du gain sert principalement à adapter la sensibilité d'entrée de l'amplificateur au niveau du signal provenant de la source.
Mettre le gain au maximum ne transforme donc pas votre amplificateur en un modèle plus puissant.
Au contraire, un réglage incorrect peut faire atteindre plus rapidement les limites de l'amplificateur.
Quel volume utiliser sur l'autoradio ?
On entend souvent qu'il faut régler l'autoradio à 70 ou 80 % du volume maximum.
C'est un repère pratique, mais ce n'est pas une règle universelle.
Certains autoradios peuvent fournir un signal propre presque jusqu'au maximum, alors que d'autres commencent à déformer beaucoup plus tôt.
Identifier le volume maximal auquel la source reste propre, puis effectuer le réglage de l'amplificateur en fonction de cette limite.
Comment régler précisément sans clipping ?
Pour une installation correctement réglée, plusieurs méthodes existent.
Il permet d'observer la forme du signal et de repérer précisément l'apparition de l'écrêtage.
Certains appareils spécialisés permettent de détecter l'apparition de distorsion pendant le réglage.
Lorsqu'un amplificateur dispose d'un indicateur de clipping fiable, il constitue une aide précieuse.
En cas de doute, un professionnel équipé peut contrôler toute la chaîne du signal.
Sur un subwoofer,
le début de l'écrêtage peut être difficile
à identifier uniquement à l'écoute.
Une mesure instrumentée permet
un réglage beaucoup plus précis.
Que faire si le voyant CLIP s'allume ?
Si votre amplificateur possède un voyant CLIP et qu'il s'allume régulièrement, considérez cela comme un avertissement.
- Réduisez le niveau immédiatement.
- Vérifiez le réglage du gain.
- Remettez le Bass Boost à zéro pour effectuer le diagnostic.
- Vérifiez les réglages de l'égaliseur.
- Contrôlez la tension d'alimentation.
- Vérifiez l'impédance du montage.
Un écrêtage important ou prolongé indique que l'installation est utilisée au-delà de sa zone de fonctionnement propre.
L'alimentation électrique joue également un rôle
Un amplificateur puissant nécessite une alimentation capable de fournir le courant demandé.
Une section de câble insuffisante, une mauvaise masse, une batterie inadaptée ou un système de charge insuffisant peuvent provoquer une chute de tension.
Sur une installation puissante, surveiller la tension au niveau de l'amplificateur permet de détecter plus facilement un problème d'alimentation.
Un bon réglage ne compense pas
une mauvaise alimentation électrique.
L'amplificateur, le câblage,
la batterie et le système de charge
doivent former un ensemble cohérent.
Une bobine brûlée est-elle couverte par la garantie ?
Une garantie constructeur couvre généralement les défauts de fabrication selon les conditions définies par la marque.
Lorsqu'un diagnostic établit qu'une panne résulte d'une utilisation hors spécifications, d'une surcharge thermique, d'une excursion excessive, d'une mauvaise impédance ou d'une installation incorrecte, la prise en charge peut être refusée.
Il en va de même pour un amplificateur lorsqu'un diagnostic démontre une utilisation ne respectant pas les conditions prévues par le constructeur.
Chaque dossier SAV doit toutefois être diagnostiqué individuellement.
Les 7 règles à retenir
Le gain n'est pas un bouton de volume.
Commencez vos réglages avec le Bass Boost à 0 dB.
Ne dépassez jamais l'impédance minimale autorisée par l'amplificateur.
Assurez-vous que votre installation dispose d'une alimentation électrique adaptée.
Utilisez correctement HPF, LPF et filtre subsonic selon votre installation.
Si la LED CLIP s'allume fréquemment, réduisez le niveau et recherchez la cause.
Pour un réglage précis, utilisez un appareil de mesure adapté ou faites contrôler votre installation.
Questions fréquentes sur la distorsion et le clipping
Qu'est-ce que la distorsion sur un amplificateur de voiture ?
La distorsion correspond à une modification du signal audio original. Elle peut provenir de la source, du traitement du signal, de l'amplificateur ou même du haut-parleur. Le clipping est une forme particulière de distorsion liée à l'écrêtage du signal.
Qu'est-ce que le clipping ?
Le clipping apparaît lorsqu'un amplificateur ou un autre appareil atteint sa limite et ne peut plus reproduire correctement les crêtes du signal demandé. Le signal est alors écrêté et déformé.
Comment savoir si mon amplificateur clippe ?
Un voyant CLIP, un oscilloscope ou un détecteur de distorsion permettent de contrôler le signal. À l'écoute, une dégradation du son peut également alerter, mais l'oreille seule n'est pas toujours suffisante.
Le clipping peut-il brûler un subwoofer ?
Une utilisation produisant une puissance thermique excessive peut faire surchauffer la bobine d'un subwoofer. Un signal fortement écrêté peut contribuer à cette situation, notamment lorsque le système est utilisé longtemps à ses limites.
Faut-il mettre le Bass Boost à zéro ?
Pour effectuer un réglage initial, il est préférable de commencer à 0 dB. Une forte accentuation demande rapidement beaucoup plus de puissance à l'amplificateur et réduit la marge avant saturation.
Dois-je mettre mon autoradio à 75 % du volume ?
70 à 80 % constitue un repère fréquemment utilisé, mais ce n'est pas une valeur universelle. L'idéal est de déterminer le niveau maximal auquel votre source fournit encore un signal propre.
Un amplificateur moins puissant que mon subwoofer est-il dangereux ?
Pas automatiquement. Un amplificateur moins puissant peut fonctionner correctement tant qu'il est utilisé dans ses limites. Le problème apparaît notamment lorsque l'utilisateur tente d'obtenir davantage de puissance en poussant excessivement le gain ou la source.
La garantie couvre-t-elle un subwoofer brûlé par une surcharge ?
Les conditions dépendent du fabricant et du diagnostic réalisé. Les dommages résultant d'une utilisation hors spécifications ou d'une surcharge ne sont généralement pas considérés comme un défaut de fabrication.
Un doute sur les réglages de votre installation ?
Un système Car Audio correctement dimensionné
et correctement réglé peut fonctionner
plus proprement, plus efficacement
et avec une meilleure fiabilité.
Si vous avez un doute sur votre amplificateur,
votre subwoofer, votre impédance
ou vos réglages, demandez conseil
avant de pousser votre installation à ses limites.
